无密封自控自吸泵工作原理
普通离心泵，若吸入液面在叶轮之下，启动时应预先灌水，很不方便。为了在泵内存 水， 吸入管进口需要装底阀，泵工作时，底阀造成很大的水力损失。所谓自吸泵，就是在启动前不需灌水（安装后第一次启动仍然需灌水），经过短时间运转，靠泵本身的作用，即可以把水吸上来，投入正常工作。 吸泵按作用原理分为以下几类： 1.气液混合式（包括内混式和外混式）； 2.水环轮式； 3.射流式（包括液体射流和气体射流）。
气液混合式自吸泵的工作过程： 由于自吸泵泵体的特殊结构，水泵停转后，泵体内存有一定量的水，泵再次启动后由于叶轮旋转作用，吸入管路的空气和水充分混合，并被排到气水分离室，气水分离室上部的气体溢出，下部的水返回叶轮，单相自吸泵重新和吸入管路的剩余空气混合，直到把泵及吸入管内的气体全部排出，完成自吸，并正常抽水。水环轮式自吸泵是将水环轮和水泵叶轮组合在一个壳体内，借助水环轮将气体排出，实现自吸。当泵正常工作后，可通过阀截断水环轮和水泵叶轮的通道，并且放掉水环轮内的液体。射流式自吸泵，由离心泵和射流泵（或喷射器）组合而成，依靠喷射装置，在喷嘴处造成真空实现抽吸.
FMZ不锈钢防爆卫生级自吸泵外形及安装尺寸
JMZ、FMZ自吸酒泵-自吸化工泵的使用说明： 1.本单位泵出厂时一般都已配好三相电机，用户接上380V电源，转向正确，便可使用。（如需配单相电机，应在订购时说明，单相电机只能接220V电源使用。） 2.泵第一次使用前必须从排气罗塞处把泵体注满溶液。旋紧罗丝，再按转向标志，启动电机，按吸程高低不同一般需要2～4分钟，自动排完空气，输送液体，下次启动则不需引灌。长期不用的泵启动时，应先打开加水罗丝，检查泵体是否存在液体，如不足请补满。 3．严禁泵体内无液体，启动电机，以防机械密封磨擦，发热烧坏。 4．泵起动前，应用于旋转联轴器，检查是否旋转灵活，如果阻力大，应查明原因，处理后才可合闸启动。 5．运转后，观察密封部位是否有泄漏，无密封自控自吸泵如有轻微泄漏，可让其跑合10～20分钟，等动静环端面磨合均匀后一般可解决，否则应拆开逐项检查，重新安装。 6．输送酸类浓浆，停车后应用清水冲洗，以减少积存酸、碱液体对泵和管道的腐蚀，尤其可以避免介质沉淀在密封动静环上，造成下次起动时咬静环。 7．泵的主轴和转动部件应保持清洁，轴承体内每年要补充2～3次黄油，数一量以加满黄油室的40％为宜。 8．泵上配套的电机，请注意防潮、防腐蚀、更换电机时，新电机的容最和转速必须与原来的一致。
JMZ、FMZ自吸酒泵-自吸化工泵安装与拆卸： 1．泵可按“泵外形安装尺寸表”进行打基础和确定底脚螺栓位置。但是最好等泵运到现场后按底座尺寸进行 施工。 2．泵装于基础上，可用垫铁调整机组水平，用水平仪检查泵和电机轴的水平，单相自吸泵要重新检查和调整泵轴心和电机轴心的同度度，用刀口平尺和塞尺检查泵和联轴器外圆、上、下、左、右的差数均不得超过0．1 5毫米。两联轴器端面间隙偏差不超过0．2毫米。 3．不应用泵承受管路重量，管路重量应有管路支撑设备承受。 4．按装结束应用手转动联轴器是否轻松灵活，有无卡滞现象。 泵的拆装： 1．拧下轴承体与泵体连接的四个螺丝，旧时将机械密封和泵盖松开。 2．拧开叶轮螺坶（右旋）取下叶轮、键和泵盖，再将机械密封从泵溢盖中取下。 3．用拉子拉下联轴器然后拆下键，轴承端溢，最后将轴和轴承拆开。 4．泵的装装配顺序按上述相反进行。 5．自吸泵的进口束节重装时，请注意阻水阀应向正面，以便与阻水阀正面贴合保证白吸效果（见右下图）。
FZB衬F46氟塑料自吸泵结构安装尺寸图

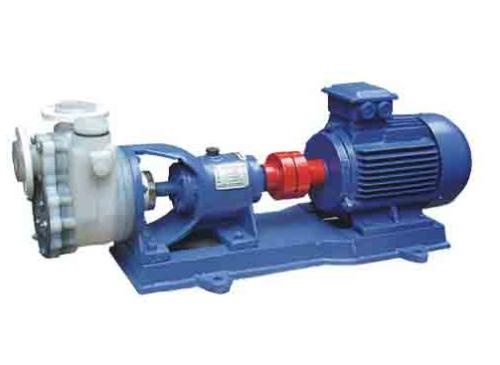

FZB氟塑料自吸泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），自吸泵的原理动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。 适用温度：-50℃～120℃ FZB氟塑料自吸泵主要由储液室、涡室、回流孔、叶轮、泵盖组成，单相自吸泵开机前泵腔内应注满液体，储液室气液在叶轮的高速带动下将气液混合物吸进涡室加压进入气液分离室，此时，空气比重小于液体，便自然进入管网，液体则自动从回流孔回流与储液室空气再次混合，被叶轮循环加压进入气液分离室......此过程反复直至吸程管路中的空气被排尽；介质被输送到工况所需要的任意场所。 FZB氟塑料自吸泵可用于储存液体的容器低于地平面1-4米，不便倒灌和加液的场合；使用该泵固定在地平面岗位上可连续或间断抽取、输送各类化工介质。车辆、船舶装卸化工介质时。自吸泵可流动在任何岗位抽取输送满足你的要求。 FZB氟塑料自吸泵 可以安全的输送强酸、强碱、剧毒、有机溶剂、及纯净贵重的化学介质，充分满足严格的安全性、可靠性和生态环保要求。适用于各种化工流程；一次安装后无须灌引水,装底阀、维修方便是替代笨重液下泵的最理想选择用泵。
