ZWPB型系列防爆无堵塞排污不锈钢自吸泵结构图分析
一、ZWPB型不锈钢自吸泵产品概述
    ZWPB型系列防爆排污不锈钢自吸泵，是本司根据ZX型离心自吸泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，自吸泵底阀又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景

    本司ZWPB型系列防爆排污不锈钢自吸泵产品全部采用计算机设计和优化处理，自控自吸泵公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、ZWPB型不锈钢防爆自吸排污泵适用范围：
    适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
三、ZWPB型系列防爆排污不锈钢自吸泵产品优点：
    1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。
    2、高效节能：采用优秀水力模型，自吸泵底阀效率比一般自吸泵高3～5%。
    3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。
四、ZWPB型自吸式不锈钢防爆排污泵技术参数：
    流量：5-800m3/h；
    扬程：12-60m；
    电机功率：2.2-55KW；
    转速：1450-2900r/min；
    口径：φ25-φ300；
    介质温度：≤100℃；
    自吸高度：4.5-6.0m。

自吸泵安装进水管时注意事项
1、大口径自吸泵配小水管送水
很多用户认为这样可以提高自吸泵实际扬程，自吸离心泵的实际扬程=总扬程～丧失扬程。当水泵型号断定后，自吸泵底阀总扬程是必定的；丧失扬程重要来自于管路阻力，管径越小显然阻力越大，因而丧失扬程越大，所以减小管径后，离心泵的实际扬程非但不能增加，反而会下降，导致自吸泵效率降落。同理，当小管径水泵用大水管抽水时，也不会下降水泵的实际扬程，反而会因管路的阻力减小而减小了丧失扬程，使实际扬程有所提高。也有机手认为小管径水泵用大水管抽水时，必定会大大增加电机负荷，他们认为管径增大后，出水管里的水对水泵叶轮的压力就大，因而会大大增加电机负荷。殊不知，液体压强的大小只与扬程高低有关，而与水管截面积大小无关。只要扬程必定，自吸泵的叶轮尺寸不变，无论管径多大，作用在叶轮上的压力都是必定的。只是管径增大后，水流阻力会减小，而使流量有所增加，动力耗费也有适当增加。但只要在额定扬程范畴内，无论管径如何增加水泵都是可以正常工作的，并且还可以减小管路损耗，提高水泵效率。
2、安装自吸泵进水管路时，程度段程度或向上翘
这样做会使进水管内凑集空气，下降水管和离心泵的真空度，使离心泵吸水扬程下降，出水量减少。准确的做法是：其程度段应向水源方向稍有倾斜，不应程度，更不得向上翘起。
3、自吸泵进水管路上用的弯头多
假如在进水管路上用的弯头多，会增加局部水流阻力。自吸泵底阀并且弯头应在垂直方向转弯，不答应在程度方向转弯，以免凑集空气。
4、自吸泵进水口与弯头直接相连
这样会使水流经过弯头进进叶轮时散布不均。当进水管直径大于水泵进水口时，应安装偏心变径管。偏心变径管平面部分要装在上面，斜面部分装在下面。否则凑集空气，出水量减少或抽不上水，并有撞击声等。若进水管与水泵进水口直径相等时，应在水泵进水口和弯头之间加一直管，直管长度不得小于水管直径的2～3倍。
5、自吸泵装有底阀的进水管最下一节不是垂直的
如这样安装，阀门不能自行封闭，造成漏水。准确安装方法是：装有底阀的进水管，最下一节最好是垂直的。如因地形条件限制不能垂直安装，则水管轴线与程度面夹角应在60°以上。
6、自吸泵进水管的进水口地位不对
(1)自吸泵进水管的进水口离进水池底和池壁间隔小于进水口直径。假如池底有泥沙等污物时，进水口离池底的间隔小于直径的1.5倍时，会造成抽水时进水不畅或吸进泥沙杂物，堵塞进水口。
(2)进水管的进水口进水深度不够时，这样会引起进水管四周水面产生漩涡，影响进水，减少出水量。准确的安装方法是：中小型水泵进水深度不得小于300～600mm，大型水泵不得小于600～1000mm
7、排污泵出水管口在出水池正常水位以上
假如排污泵出水口在出水池正常水位以上，虽增加了水泵扬程自吸泵底阀，但减少了流量。如因地形条件所限，出水口必需高出出水池水位，则应在管口加装弯头和短管，使水管成为虹吸式，下降出水口高度。
8、高扬程的自吸排污泵在低扬程工作
很多客户通常都认为离心泵使用扬程越低，电机负荷就越小，在这种错误认识的误导下，购买水泵时，常将水泵的扬程选得很高。其实对于排污泵而言，当排污泵型号确定后，其消耗功率的大小是与排污泵的实际流量成正比的。而排污泵的流量会随扬程的增加而减小，因而扬程越高，流量越小，消耗功率也就越小。反之，扬程越低，流量越大，消耗的功率也就越大。因此，为了防止电机过载，一般要求水泵的实际抽水使用扬程不得低于标定扬程的60%。所以当高扬程用于过低扬程抽水时，电机容易过载而发热，严重时可烧毁电机。若应急使用，则必须在出水管上装一个用于调节出水量的闸阀(或用木头等物堵小出水口)，以减小流量，防止电机过载。注意电机温升，若发现电机过热，应及时关小出水口流量或关机。这一点也容易产生误解，有些机手认为堵塞出水口，强制减少流量，会增加电机负荷。其实正好相反，自吸泵底阀正规的大功率离心泵排灌机组的出水管上都装有闸阀，为了减小机组启动时的电机负荷，应先关闭闸阀，待电机启动后再逐渐开启闸阀就是这个道理。

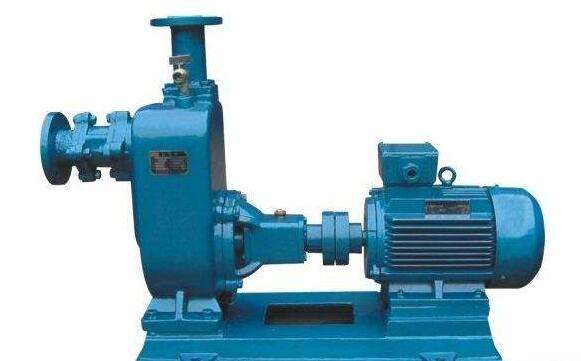

zx自吸泵的安装及使用正确方法
1.在泵与电动机直联传动时，自吸泵的结构应注意泵轴与电动机输出的同轴度;泵安装的准确与否对泵的运行平稳性与使用寿命有较大的影响，自吸泵底阀因此必须仔细认真地安装和校正。
2.泵联轴器必须用螺母紧固好，并锁紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障。
3.为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干摩擦，必须使泵的进口高于泵轴中间线。

4.吸入管路的安装应注意:
A、吸入口的安装高度不能超过3.5米，在条件许可时，吸入口的安装高度应尽可能地低于水池最低的储水平面，并尽量缩短吸入官的长度，少装弯头，这样有利于缩短自吸时间，提高自吸功能。
B、吸入管路中的阀们、法兰等应严防漏气或渗漏液体，自吸泵底阀即吸入管路不允许有漏气现象存在。
C、应防止泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。过滤器的有效过滤面积应为吸入管截面的2-3倍，过滤器应定期检查。
D、吸入管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。
5.zx自吸泵在安装时，应使泵及管路的静电接地电阻达到其规定要求。
6.安装时应严格检查泵壳及管路中有无石块。铁砂等杂物。
7.校正泵联轴器及电动机联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
8.在机组实际运转3-4小时后，作最后检查，安装已妥，在试运转中应检查轴承的温度，如无不良现象，则认为轴承体的温度不宜超过70C。
9.该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为'12的胶管或塑料管之用，其螺纹尺寸为M12X 1.250
10.在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时，应在泵的出口处加接排气小管及阀。
