无堵塞污水自吸泵结构简图

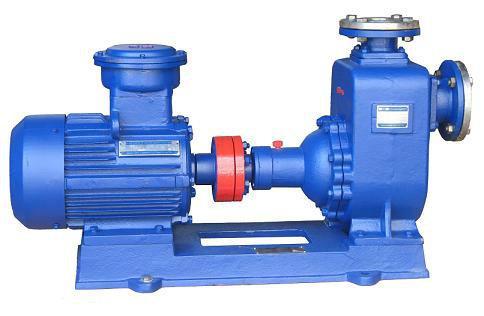

ZW污水泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。该无堵塞自吸泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可象一般自吸清水泵那样不需要安装底阀和灌引水，自吸泵结构图又可吸排含有大颗粒固本和长纤维杂质液体，可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质最理想的杂质泵。
污水自吸泵与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等待点，在自吸泵系列产品中属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。

污水自吸泵起动前的准备与运行
检查泵底座、联轴器、轴承等连接部位的紧固件有否松动？自控自吸泵如有松动应固紧。
用手转动联轴器是否有卡带或异声等现象？
打开泵上方的加水阀门，加入储液水不少于泵体容积的三分之二，关闭阀门。以后开机不需再灌引水。
接上电源试转一下，从电机端看，为顺时针转向。(严禁反转)
开机工作，观察否运行是否正常？若有异常现象，应找出原因，加以排除。

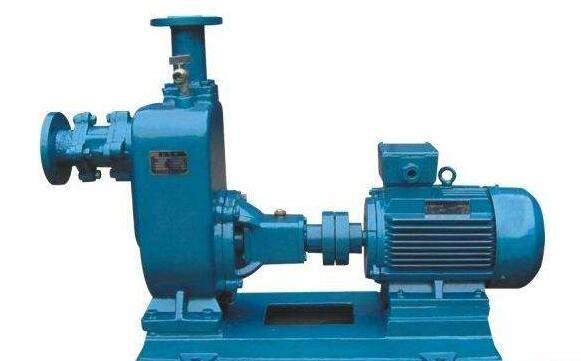

污水自吸泵机组的结构、外形安装尺寸图(上)
1、安装前检查基础是否水平 2、检查各部件在运输中有否被损坏3、泵本身不允许作为管路支承 4、泵与管路应保持良好的密封。
环境温度≤50℃，自吸泵结构图介质温度≤80℃特殊要求可达20℃。
介质PH值铸铁泵为6-9，不锈钢为2-13。
介质重度不超过1240千克/m3。
 自吸高度不能超过规定值4.5-4.5米，吸入管长度为≤10米。

选择自吸泵:首先看工况再进行选择
   1、要因地制宜选购自吸泵，常用的自吸泵按作用原理分为以下三种：
    a.气液混合式自吸泵的工作过程：由于自吸泵泵体的特殊结构，水泵停转后，泵体内存有一定量的水，泵再次启动后由于叶轮旋转作用，吸入管路的空气和水充分混合，自吸泵结构图并被排到气水分离室，气水分离室上部的气体溢出，下部的水返回叶轮，重新和吸入管路的剩余空气混合，直到把泵及吸入管内的气体全部排出，完成自吸，并正常抽水。
    b.水环轮式自吸泵是将水环轮和水泵叶轮组合在一个壳体内，借助水环轮将气体排出，实现自吸。当泵正常工作后，可通过阀截断水环轮和水泵叶轮的通道，并且放掉水环轮内的液体。
    c.射流式自吸泵，由离心泵和射流泵(或喷射器)组合而成，依靠喷射装置，在喷嘴处造成真空实现抽吸。
    2、要适当超标选水泵。
    确定水泵类型后，要考虑其经济性能，特别要注意水泵的扬程和流量及其配套动力的选择。必须注意，水泵标牌上注明的扬程(总扬程)与使用时的出水扬程(实际扬程)是有差别的，这是由于水流通过输水管和管路附近时会有一定的阻力损失。所以，IGBT中频炉实际扬程一般要比总扬程低10%～20%，出水量也相应减少。
    因此，实际使用时，只能按标牌所注扬程和流量的80%～90%估算，水泵配套动力的选择，自吸泵结构图可按标牌上注明的功率选择，为了使水泵启动迅速和使用安全，动力机的功率也可略大于水泵所需功率，一般高出10%左右为宜；如果已有动力，选购水泵时，则可按动力机的功率选购与之相配套的水泵。

如何提高自吸泵的吸程
第一种：自吸泵的吸水管末端安装吸水底阀。
        吸水底阀实际上是一种止回阀，它保证水流只能由水池进人吸水管而不能倒流，自吸泵底阀所以如果吸水管内充满水，自吸泵结构图尽管水泵轴线标高高于水池的工作水位，但由于有吸水底阀的作用，吸水管内的水不会流入水池，可使吸水管内一直都充满水，保证水泵能自动、迅速启动。这种吸水方式的可靠性受吸水底阀质量的影响，比如，关闭不严、漏水，吸水管内的水就会慢慢流人水池，时间长了，吸水管内就没有水，导致水泵启动时仍需人工灌水。

第二：自吸泵减少进水管道弯道、落差高度和水平距离。
第三：自吸泵设置泵前吸水罐。
这种方式需要在水泵吸水管上设置一个吸水罐，水泵在第一次运行前，罐内应人工灌满水，第一次运行停止后，因为吸水罐的进水管高度高于管内水面高度，尽管水池内水面高度低于罐内水面的高度，罐内的水也不会倒流，进入水池，所以，吸水罐内能储存一定的水，又因为吸水罐的出水管(即水泵的吸水管)高度低于管内水面高度，故能保证水泵的吸水管内充满水，以后水泵再运行时，水罐内的水被水泵抽走，罐内出现负压，自吸泵结构图水池中的水在大气压力的作用下补充到吸水罐内，通过吸水罐水池内的。
第四：自吸泵在水泵吸水管路上设置真空泵，水泵启动前，真空泵先启动，使水泵吸水管内先充满水，保证水泵自动、迅速启动。这种吸水方式需要有完善的自动控制系统以保证正常工作。
